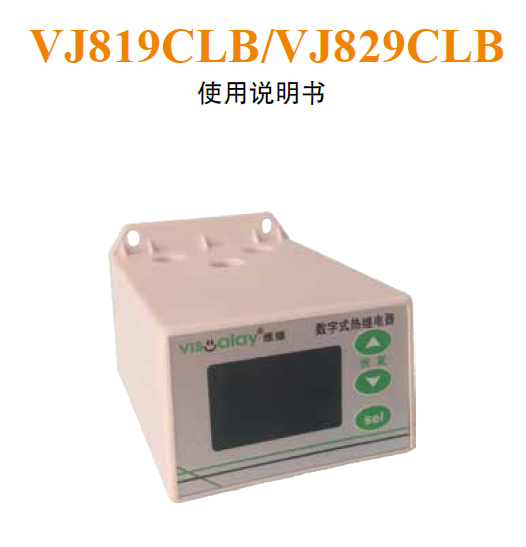

產品概述

本產品是一款智能型泵類專用保護器，是傳統熱繼電器和泵保護器的升級換代產品。該產品采用數字處理技術，高亮度 LED 顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺液、缺相等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

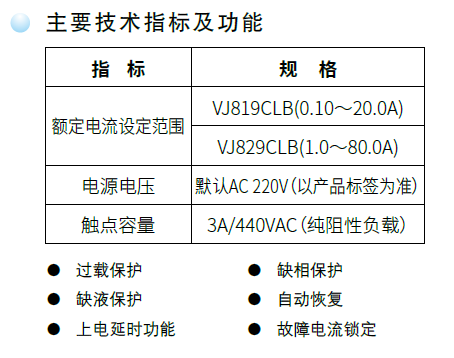

基本工作原理

電流檢測

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行缺液、缺相檢測，防止在電動機斷電狀態產生誤動作。

過載保護

過載電流( 參數 F11 ),并且持續時間達到設定的動作時間時( 參數 F13 )，繼電器斷開，切斷電動機電源。

缺液保護

當負載電流低于下限電流設定點( 參數 F14 ],并且持續時間達到設定的動作時間時( 參數 F15 ),繼電器斷開,切斷電動機電源。

自動恢復

可以用參數 F51、F52 自由設定自動恢復的行為例如 F51=3,F52=15,其效果是 發生故障停機后,過 15 分鐘自動恢復(F52=15 )，這樣可以重試 3次(F51=3)，如果故障重復發生 3 次以上，則鎖定在停機狀態，需要人工恢復。此功能默認關閉,使用時需確保安全。

上電延時功能

如果通過設定參數 F61 啟用了上電延時功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。F61=0 表示關閉該功能。

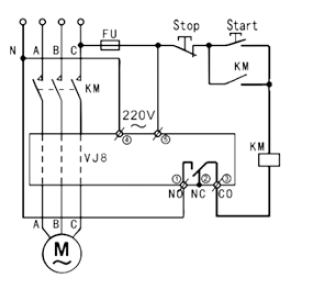

接線與安裝

NO 為內部繼電器常開點，NC 為常閉點，CO 為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3 斷，2、3 通。通 電后,繼電器立即吸合( 如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ),1、3 通,2、3 斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放,斷開電動機電源。
